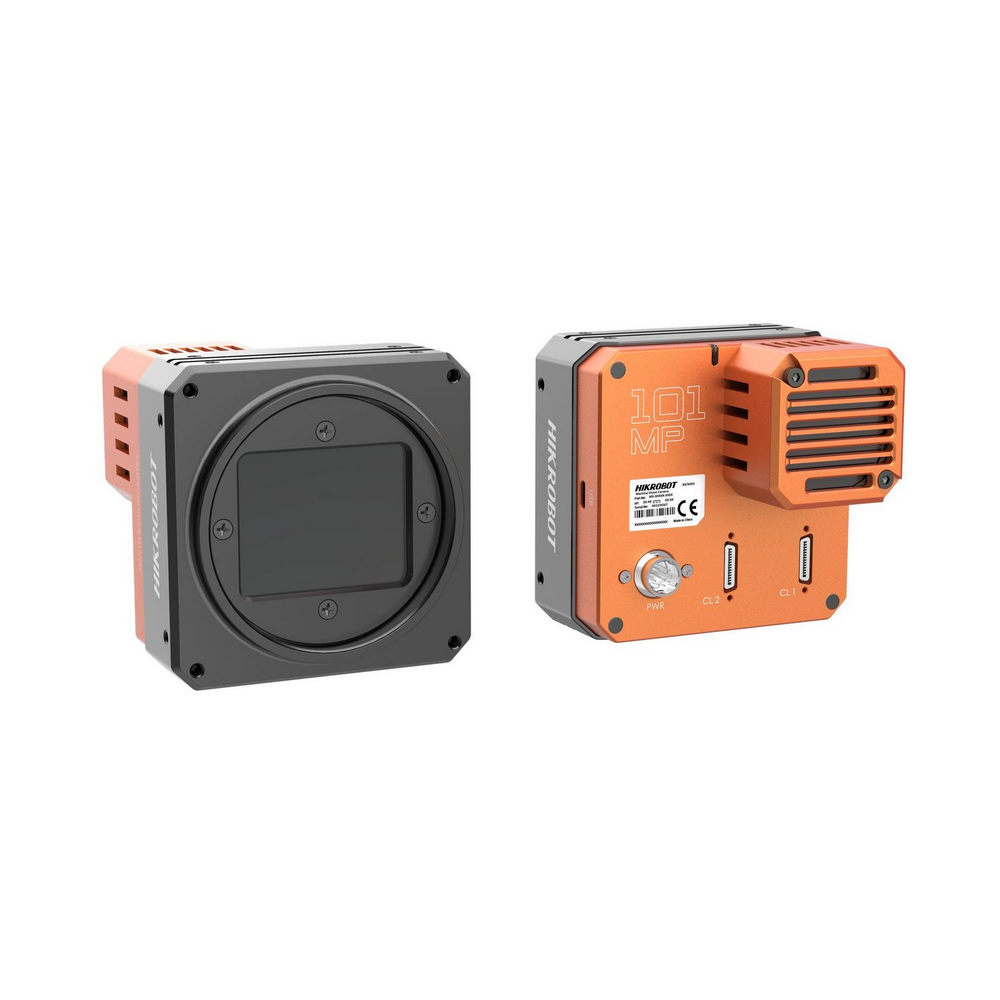

HIKROBOT MV-CH1010-10CM-M72-NF :: Machine-Vision камера, Area Scan, CH Series, 3.76 μm, 8.1 fps @ 11648×8740, Camera Link, M72*0.75, монохромна
Изчерпан
High-end индустриална камера предназначена за високопрецизни приложения и разработка в панелните, полупроводниковите и new energy индустрии, която обхваща интерфейси за данни на GigE, USB 3.0, 10 GigE, Camera Link, CoaXPress.
Покрива 5M-151M резолюции, които могат да отговорят на изискванията за висока резолюция и висока честота на кадрите. Оборудвана с вентилаторно или TEC охлаждане.
Вградени ISP алгоритми, включително bright/dark field корекция, корекция на сенки, корекция на мъртви пиксели/лоши линии и корекция пиксел по пиксел, за да се осигури постоянен и стабилен изход на изображението.
Документи:
- Поддържа автоматично или ръчно регулиране на усилването и времето на експозиция, и ръчно регулиране на LUT и гама корекция
- Поддържа функция за корекция FFC
- Поддържа 16-битов ADC изход с висока точност на събиране на данни и широк динамичен диапазон
- Осигурява камера с вентилатор или TEC, за да отговаря на различните изисквания за работна температура
- Поддържа режими на конфигуриране Base, Medium, Full и 80-bit чрез интерфейса Camera Link
- Съвместим с Camera Link V2.0 Protocol, GenICam Standard и софтуера на frame grabber, съвместим с GenICam Protocol
| Model | Product Model | MV-CH1010-10CM-M72-NF |
| Type | 101MP Area Scan Camera, Camera Link, IMX461, Mono, M72-mount, with fan | |
| Performance | Sensor type | CMOS, rolling shutter |
| Sensor model | IMX461 | |
| Pixel size | 3.76 μm × 3.76 μm | |
| Sensor size | 55 mm | |
| Resolution | 11648 × 8740 | |
| Max. frame rate | 8.1 fps @11648 × 8740 | |
| Configuration mode | Base, Medium, Full, 80-bit | |
| Tap geometry | 2X_1Y, 4X_1Y, 8X_1Y, 10X_1Y | |
| Tap number | 2 Taps, 4 Taps, 8 Taps, 10 Taps | |
| Pixel clock | 40 MHz, 60 MHz, 70 MHz, 85 MHz | |
| Dynamic range | 78 dB | |
| SNR | 45 dB | |
| Gain | 0 dB to 36 dB | |
| Exposure time | 14 μs to 10 sec | |
| Exposure mode | Off/Once/Continuous exposure mode, supports Global Reset | |
| Mono/color | Mono | |
| Pixel format | ADC 12-bit mode: Mono 8/10/12; ADC 16-bit mode: Mono 8/10/12/16 | |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 | |
| Decimation | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 | |
| Reverse image | Supports horizontal reverse image output | |
| Electrical feature | Data interface | Camera Link |
| Digital I/O | 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.Camera Link interface provides I/O (CC1/CC2/CC3/CC4) | |
| Power supply | 12 VDC to 24 VDC | |
| Power consumption | Typ. 14 W@24 VDC | |
| Mechanical | Lens mount | M72*0.75, flange back focal length 19.55 mm (0.8″) |

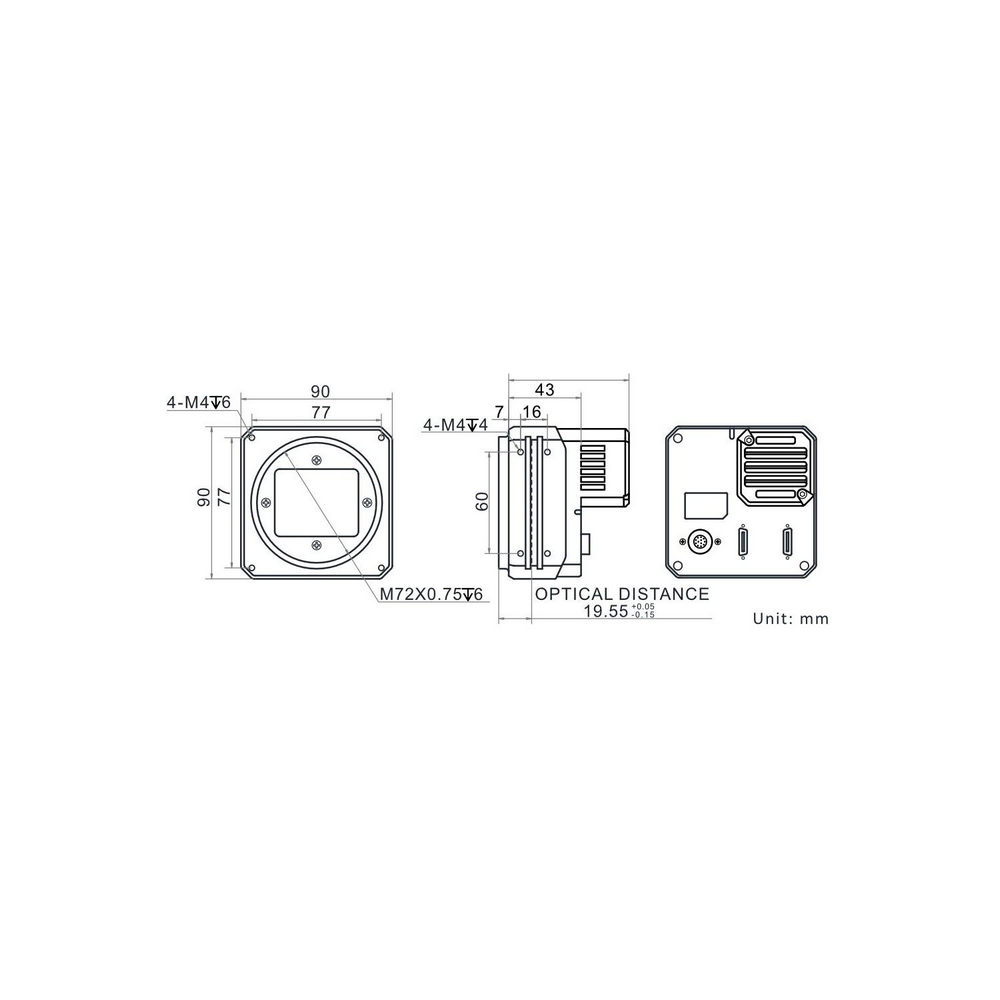

| Dimension | 90 mm × 90 mm × 71.5 mm (3.5″ × 3.5″ × 2.8″) | |
| Weight | Approx. 790 g (1.7 lb.) | |
| Ingress protection | IP40 (under proper lens installation and wiring) | |
| Temperature | Working temperature: 0 °C to 50 °C (32 °F to 122 °F); Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F) | |
| Humidity | 20% to 95% RH, non-condensing | |
| General | Client software | MVS or frame grabber software meeting with GenlCam Protocol |
| Operating system | 32/64-bit Windows XP/7/10 | |
| Compatibility | Camera Link V2.0, GenlCam | |
| Certification | CE, RoHS, KC |
| Производител | |
|---|---|
| Цвят | Монохромна |
| Интерфейс | Camera Link |
| Frame Rate | 0-20 fps |
| Pixel Size | 3.76 μm |
| Резолюция | >100 MPix |
| Сензор | Sony IMX461 |
| Затвор | Rolling Shutter |
