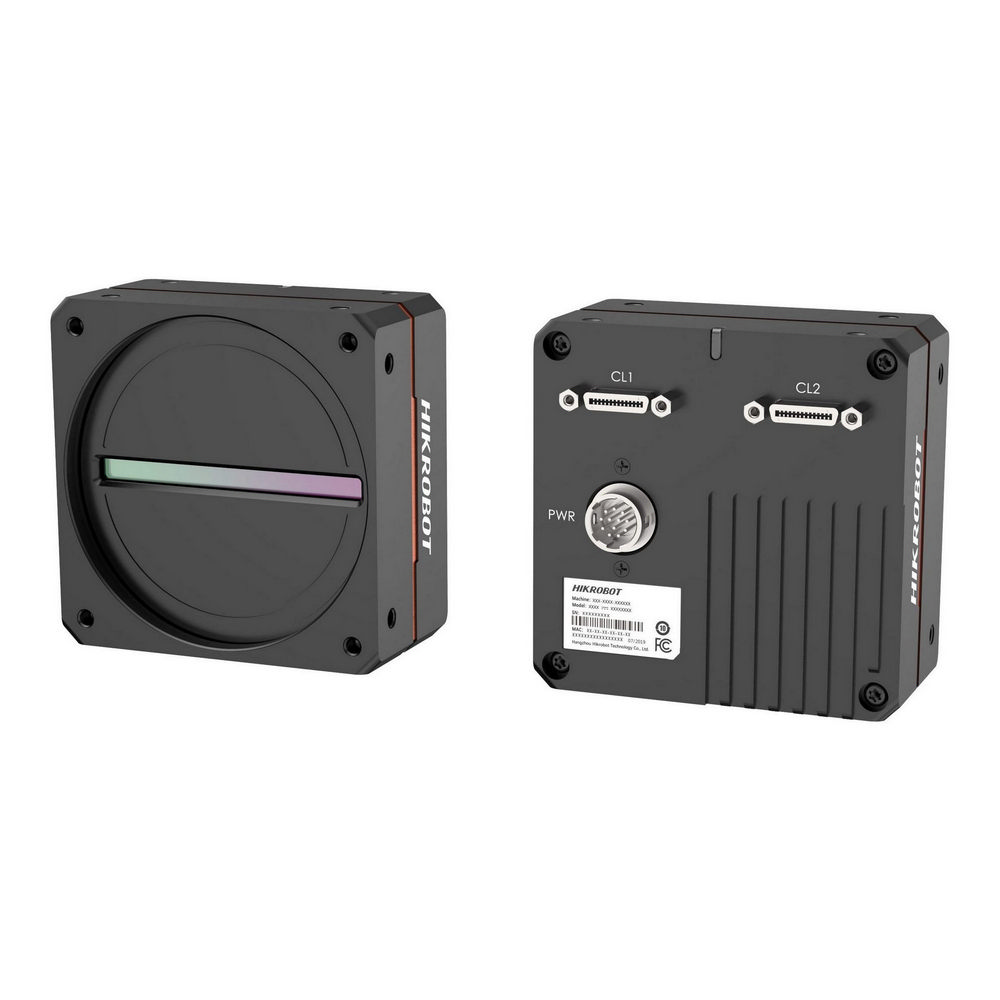

HIKROBOT MV-CL162-91CM :: Machine-Vision камера, Line Scan, CL Series, 16384×2, 3.5 μm, Camera Link, M72*0.75, монохромна
Изчерпан
Серията индустриални камери CL обхваща резолюции от 2K-16K и е оборудвана с GigE/Camera Link/XoF интерфейси, поддържайки разнообразие от ISP и алгоритми, които могат да задоволят различните нужди на приложенията на линейно сканиращи камери.
Серията поддържа различни ISP функции: flat-field корекция, гама, LUT, баланс на бялото, CCM, SC и др., за да помогне на потребителите да получат по-висококачествени изображения.
GigE CL моделите са с High-Bandwidth режим. Преминавайки физическата честотна лента на гигабитовата мрежа, производителността на линията може да бъде подобрена с 1.5-2 пъти, което предоставя на потребителите по-рентабилно решение.
Документи:
- Поддържа множество ISP технологии и ръчна настройка за гама корекция, FFC корекция, LUT, ниво на черното и др.
- Поддържа много режими за експозиция и заснемане на изображения и TDI функция
- Поддържа двупосочно I/O окабеляване за гъвкави настройки на входа/изхода
- Компактен дизайн и гъвкав монтаж
- Съвместимост с Camera Link V2.0 Protocol, GenlCam Standard
| Model | Product Model | MV-CL162-91CM |
| Type | 16k Linescan Cameras.Camera Link,Mono,2-TDI,3.5μm | |
| Performance | Sensor type | CMOS |
| Pixel size | 3.5 μm × 3.5 μm | |
| Resolution | 16384 × 2 | |
| Image mode | Supports 1-line, 2-TDI | |
| Max. line rate | Full resolution: 10 kHz (Base), 20 kHz (Medium), 40 kHz (Full), 50 kHz (80-bit) Improve line rate via Binning: 71 kHz @1-line (full resolution), 60 kHz @2-TDI (full resolution) Improve line rate via ROI: 120 kHz @1-line (6820 resolution and below), 60 kHz @2-TDI (13650 resolution and below) |
|
| Configuration mode | Base, Medium, Full, 80-bit | |
| Tap geometry | 1 × 2, 1 × 4, 1 × 8, 1 × 10 | |
| Tap number | 2 Taps, 4 Taps, 8 Taps, 10 Taps | |
| Pixel clock | 40 MHz, 66 MHz, 80 MHz, 85 MHz | |
| Dynamic range | 56.7 dB | |
| SNR | 37 dB | |
| Gain | Supports 1.0 × | |
| Exposure time | 3 μs to 10 ms | |
| Exposure mode | Off/ Once/ Continuous exposure mode; supports fixed time exposure, trigger-width exposure | |
| Mono/color | Mono | |
| Pixel format | Mono 8/10/12 | |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 | |
| Reverse image | Supports horizontal reverse image output | |
| Trigger mode | External trigger, internal trigger | |
| External trigger mode | Line trigger, frame trigger, line + frame trigger | |
| Electrical feature | Data interface | Camera Link |
| Digital I/O | 12-pin P10 connector provides power and I/O: configurable input/output × 4 (Line 0/1/3/4) and support single-ended/differential. Camera Link provides I/O (CC1/CC2/CC3/CC4). | |
| Power supply | 12 VDC to 24 VDC | |
| Power consumption | Typ. 9.8 W @12 VDC | |
| Mechanical | Lens mount | M72*0.75, optical back focal length: 12 mm (0.5″), applicable to F-mount via lens adapter |

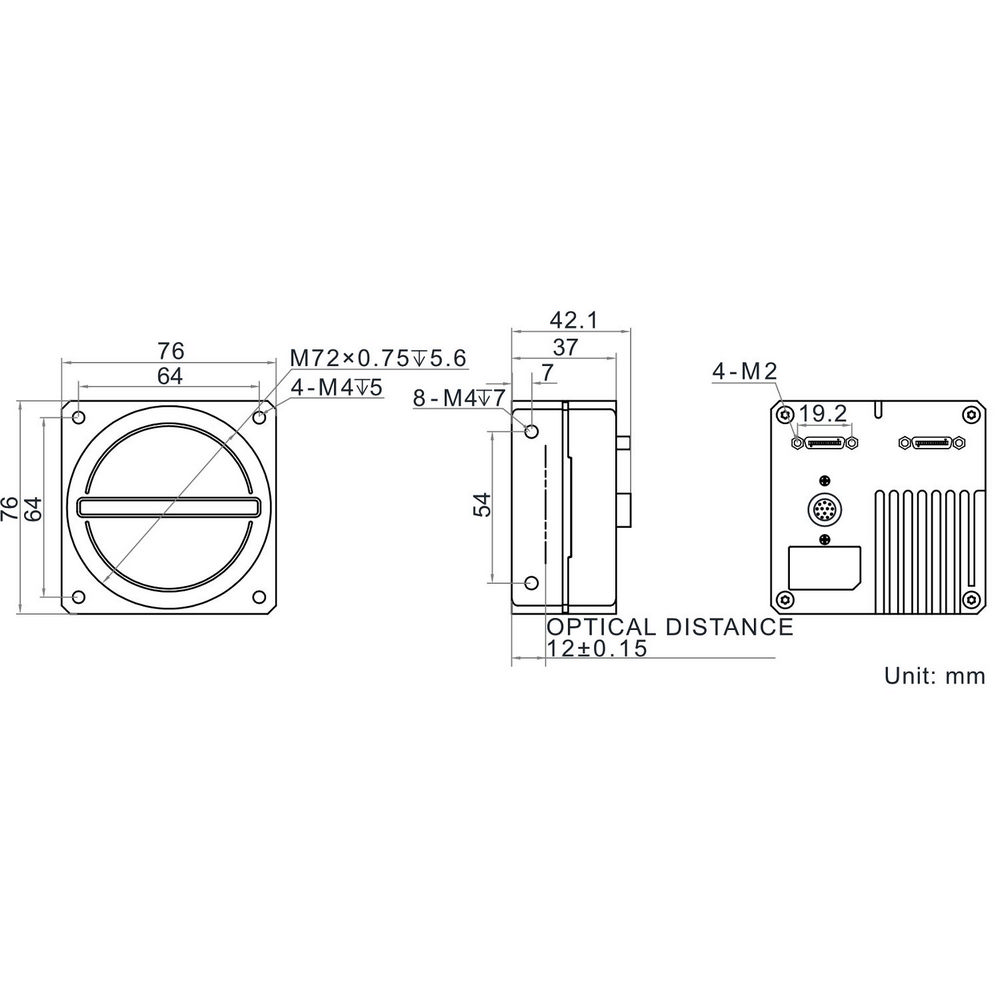

| Dimension | 76 mm × 76 mm × 42.1 mm (3.0″ × 3.0″ × 1.7″) | |
| Weight | Approx. 320 g (0.7 lb.) | |
| Ingress protection | IP40 (under proper lens installation and wiring) | |
| Temperature | Working temperature: -20 °C to 55 °C Storage temperature : -30 °C to 80 °C |
|
| Humidity | 5% to 90% RH, non-condensing | |
| General | Client software | MVS and frame grabber software meeting with Camera Link Protocol |
| Operating system | 32/64-bit Windows 7/10 | |
| Compatibility | Camera Link V2.0, GenICam | |
| Certification | CE, RoHS2.0, KC |
| Производител | |
|---|---|
| Цвят | Монохромна |
| Интерфейс | Camera Link |
| Pixel Size | 3.50 μm |
От 0 ревюта
За да публикувате ревю за продукта, първо трябва да го закупите.
