HIKROBOT MV-SC2023XC-16M-WBN :: Smart Machine-Vision камера, SC2000X Series, 2.4MPix (1920×1280), 75 fps, 16мм foc. length, цветна
Изчерпан
Сензорът SC2000 интегрира пълните функции на система за machine-vision: осветление, събиране на данни, обработка и комуникация в корпус с минимални размери. Предлага нови Y/N и P/N възможности за проверки с отлична производителност в сценарии за откриване, предотвратяващи грешки.
Решения за инспекция като наличие/отсъствие, U/D, позициониране, броене и др. Повечето инструменти за визуална инспекция могат да осигурят оптимално решение за части с различни форми на производствената линия.
Червените, сините и белите светлинни източници осигуряват по-добро изображение за продукти с различни цветове.
Огледало за поляризиране на видима светлина за филтриране на смущенията от отблясъци.
Камерата е оборудвана с 0.6 м кабел, по-удобен за използване на място.
Софтуерът SCMVS, предлага добре проектиран интерфейс и полезни инструменти за визуализация, изискващи по-малко усилия от инженерите. Той може също така бързо да филтрира подходящи инструменти във визуализирания интерфейс на дисплея и да помогне за внедряването на приложения в реално време на място.
- Вградена хардуерна платформа за високоскоростна обработка на изображения.
- Прилага вградени алгоритми за позициониране и измерване, за да открива съществуването на обекти, да преброява шарки и петна и др.
- Множество IO интерфейси за входни и изходни сигнали.
- Множество индикатори за показване на състоянието на устройството.
- Използва светлинен източник, за да осигури равномерна яркост в осветената зона.
- Поддържа множество комуникационни протоколи, включително Serial Port, TCP, UDP, FTP, Profinet, Modbus, Ethernet/IP, etc.
| Model | Product Model | MV-SC2023XC-16M-WBN |
| Type | SC2000X series vision sensor，2.4MP，Color，16mm focal length | |
| Tool | Vision tool | Measurement: P2P measurement, P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness analysis, L2L angle, color measurement, color size, diameter measurement, line angle Existence: Anomaly judge, spot existence, edge existence, contour existence, pattern existence, circle existence, line existence Count: Spot count, edge count, contour count, pattern count, color count Recognition: Category recognition, code recognition, OCR, color contrast, color recognition Logic: Calculator, if module, logic judge, condition judge, string comparison, combination judge, format output Defect detection: Anomaly detection Location: Calibration convert, single point alignment, point rectify, point grasp, scale transformation, fixture |
| Solution capacity | Supports solution importing and exporting, up to 16 solutions and 40 modules can be stored. | |
| Communication protocol | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV | |
| Performance | Sensor type | CMOS, global shutter |
| Pixel size | 2.2 μm × 2.2 μm | |
| Sensor size | 1/3.52″ | |
| Resolution | 1920 × 1280 | |
| Max. frame rate | 75 fps | |
| Gain | 0 dB to 48 dB | |
| Exposure time | 36 μs to 100 ms | |
| Pixel format | Mono 8, RGB 8 | |
| Mono/color | Color | |
| Electrical feature | Data interface | Fast Ethernet (100 Mbit/s) |
| Digital I/O | 17-pin M12 connector provides power and I/O, including isolated input (Line 0/1) × 2, isolated output (Line 2/3) × 2, RS-232 × 1 Supports device triggering via pressing side button. |
|
| Power supply | 24 VDC | |
| Power consumption | Avg.: 5 W @ 24 VDC (light source enabled) Max.: 12 W @ 24 VDC (light source enabled) |
|
| Mechanical | Lens mount | M12-mount, mechanical autofocus supported |
| Focal length | 16 mm | |
| Lens cap | Transparent lens cap by default. Half-polarized and fully-polarized caps are optional. | |
| Light source | White light by default. Red, blue, IR, UV, and two-color (red/blue) lights are optional. | |
| Aiming system | 2 green LED lights | |
| Indicator | Power indicator (PWR), network indicator (LNK), result indicator (OK/NG), user-defined indicator (U1) | |

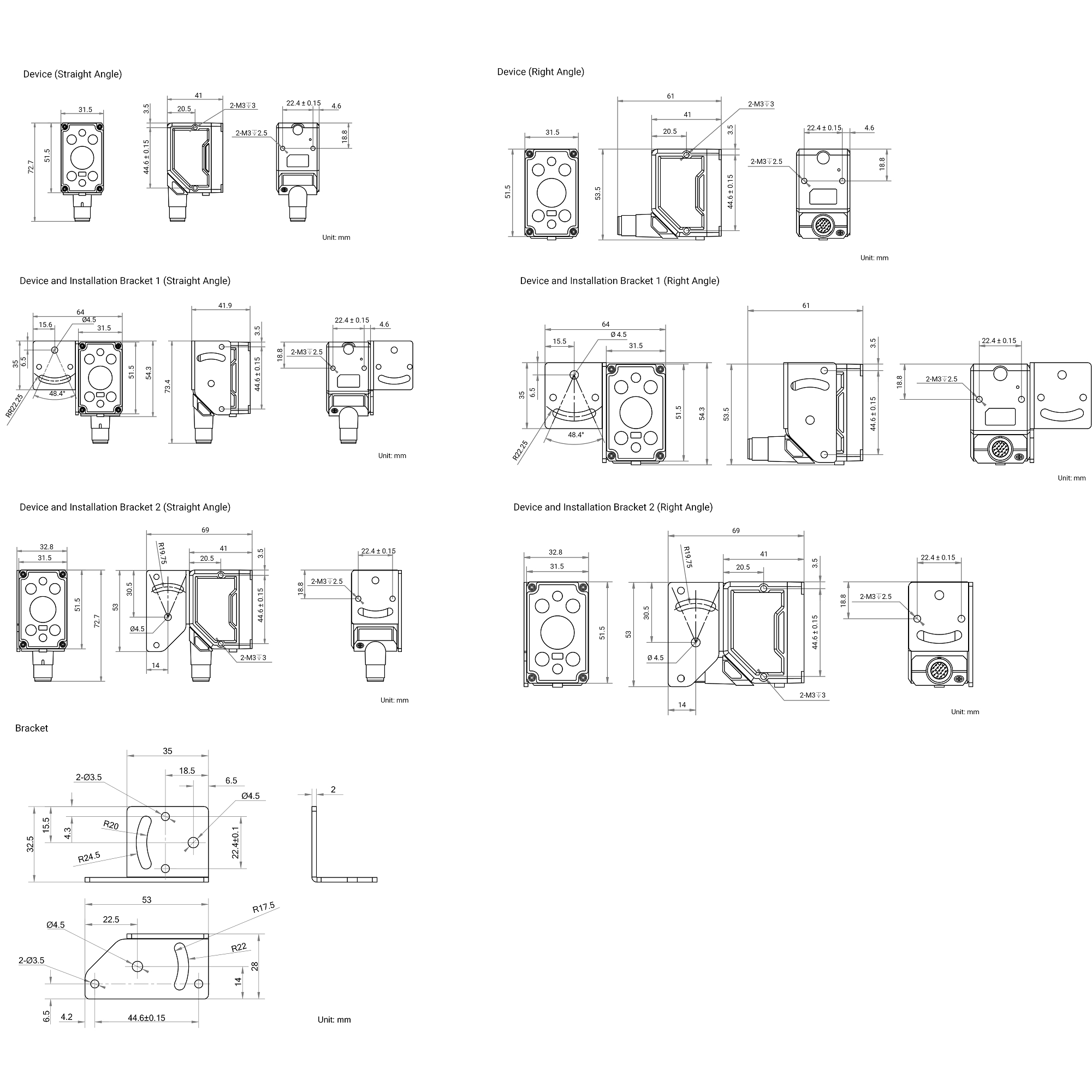

| Dimension | Straight angle: 72.7 mm × 31.5 mm × 41 mm (2.9″ × 1.2″ × 1.6″) Right angle: 51.5 mm × 31.5 mm × 61 mm (2.0″ × 1.2″ × 2.4″) |
|
| Weight | 118 g (0.3 lb.) | |
| Ingress protection | IP65 | |
| Temperature | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
|
| Humidity | 20% RH to 95% RH (no condensation) | |
| Vibration resistance | Meets standard IEC 60068-2-6:2007. Bare device withstands 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
|
| Shock resistance | Meets standard IEC 60068-2-27:2008. Bare device withstands 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
|
| General | Client software | SCMVS |
| Certification | CE, KC |
| Тегло | 0.25 кг |
|---|---|
| Размери | 10 × 4.5 × 3.5 см |
| Производител | |
| Цвят | Цветна |
| Интерфейс | 10/100 Mbps, RS232 |
| Frame Rate | 61-120 fps |
| Pixel Size | 2.20 µm |
| Резолюция | 2-4.9 MPix |
| Сензор размер | 1/3.5" |
| Затвор | Global Shutter |
