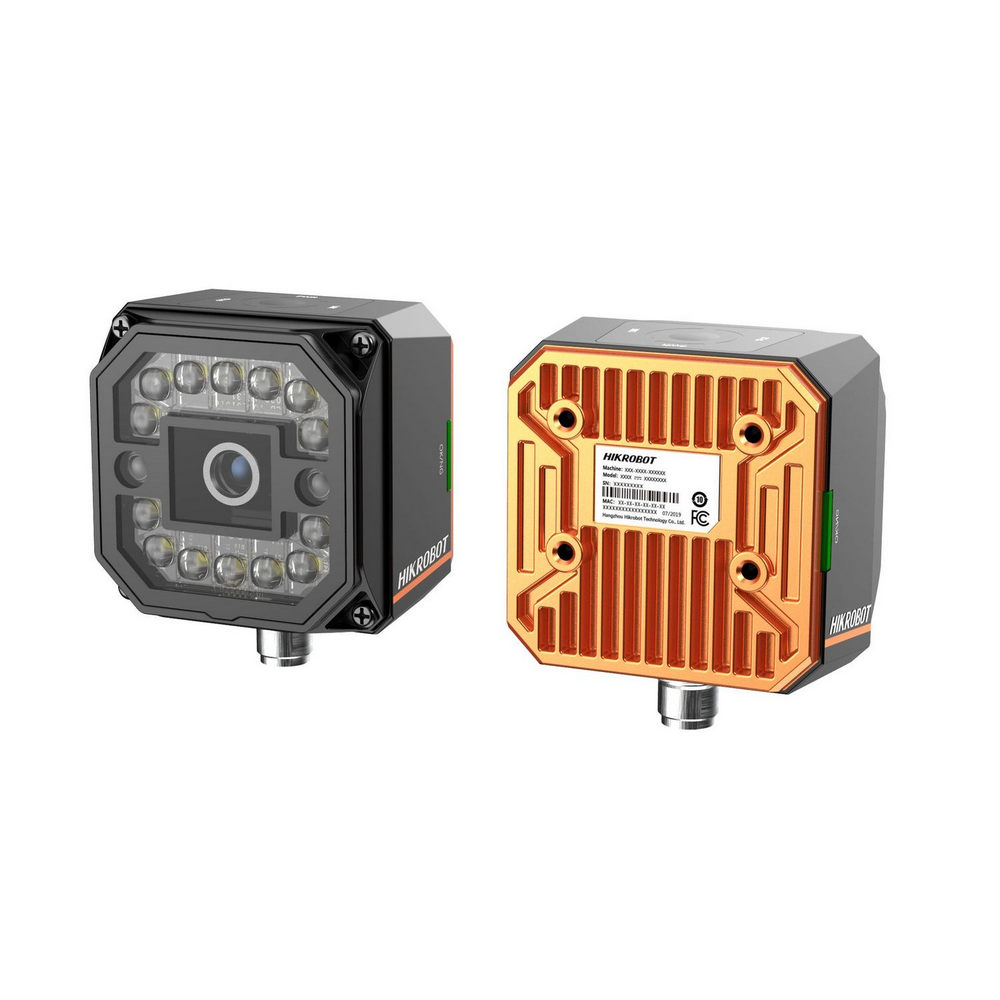

HIKROBOT MV-SC3016M-12M-WBN :: Smart Machine-Vision камера, SC3000 Series, 1.6MPix (1408×1024), 12мм foc. length, 60 fps, монохромна
Изчерпан
Интегрирана с функции за обработка на изображения и комуникация, серията SC3000 има по-компактен размер, а инструментите за визуално разпознаване водят до по-добра производителност. Оборудвана с нов SCMVS софтуер за внедряване на място и по-ниски изисквания за отстраняване на грешки, предлага цялостен и рентабилен избор за визуална инспекция.
Решения за инспекция, като например наличие/отсъствие, U/D, позициониране, броене и др. Повечето инструменти за визуална инспекция осигуряват всякакво решение за части с различни форми на производствената линия.
Червените, сините, белите и инфрачервените светлинни източници осигуряват по-добро изображение за продукти с различни цветове.
Огледало за поляризация на видимата светлина за филтриране на смущенията от отблясъци.
Поддържа вертикално и коаксиално окабеляване, за да се адаптира към повече приложения.
- Вградена хардуерна платформа за високоскоростна обработка на изображения.
- Използва вградени алгоритми за позициониране и измерване, за да открие съществуването, количеството, местоположението и др. на обекти в картината.
- Множество IO интерфейси за входни и изходни сигнали.
- Множество индикатори за показване на състоянието на устройството.
- Използва светлинен източник, за да осигури равномерна яркост в осветената зона.
- Поддържа множество комуникационни протоколи, включително Serial Port, TCP, UDP, FTP, Profinet, Modbus, etc.
| Model | Product Model | MV-SC3016M-12M-WBN |
| Type | SC3000 series vision sensor，12mm focal length，1.6MP，Mono | |
| Tool | Vision tool | Count: Pattern count, spot count, edge countDefect detection: Exception detectionExistence: Pattern existence, spot existence, edge existence, circle existence, line existenceLocation: Match location, match calibration, fixtureLogic tool: If module, condition judge, logic judge, combination judge, character comparison, calculatorMeasurement: L2L angle, diameter measurement, brightness average value, contrast measurement, width measurement, P2L measurement, greyscale size, line angle, edge width measurementRecognition: OCR, code recognition |
| Solution capacity | Supports solution importing and exporting, up to 32 solutions and 40 modules can be stored. | |
| Communication protocol | Serial Port, TCP, UDP, FTP, Profinet, Modbus, Ethernet/IP | |
| Camera | Sensor type | CMOS, global shutter |
| Pixel size | 3.45 µm × 3.45 µm | |
| Sensor size | 1/2.9″ | |
| Resolution | 1408 × 1024 | |
| Max. frame rate | 60 fps | |
| Dynamic range | 71.4 dB | |
| SNR | 41 dB | |
| Gain | 0 dB to 15 dB | |
| Exposure time | 16 μs to 1 sec | |
| Pixel format | Mono 8 | |
| Mono/color | Mono | |
| Electrical feature | Data interface | Fast Ethernet |
| Digital I/O | 17-pin M12 connector provides power, Ethernet, digital I/O, and serial port: Input signal × 2 (Line 0/1), output signal × 3 (Line 5/6/7), bi-directional I/O × 3 (Line 2/3/4), and external button input × 1. Output signal can be set as NPN or PNP. | |
| Power supply | 24 VDC | |
| Max. power consumption | Approx. 48 W@24 VDC | |
| Mechanical | Lens mount | M12-mount, mechanical autofocus lens |
| Focal length | 12.4 mm (0.5″) | |
| Lens cap | Transparent lens cap. Polarization or infrared filter lens cap is optional. | |
| Light source | White light by default. Red/blue/near-infrared is optional. | |
| Indicator | Power indicator (PWR), network indicator (LNK), status indicator (STS), result indicator (OK/NG) | |

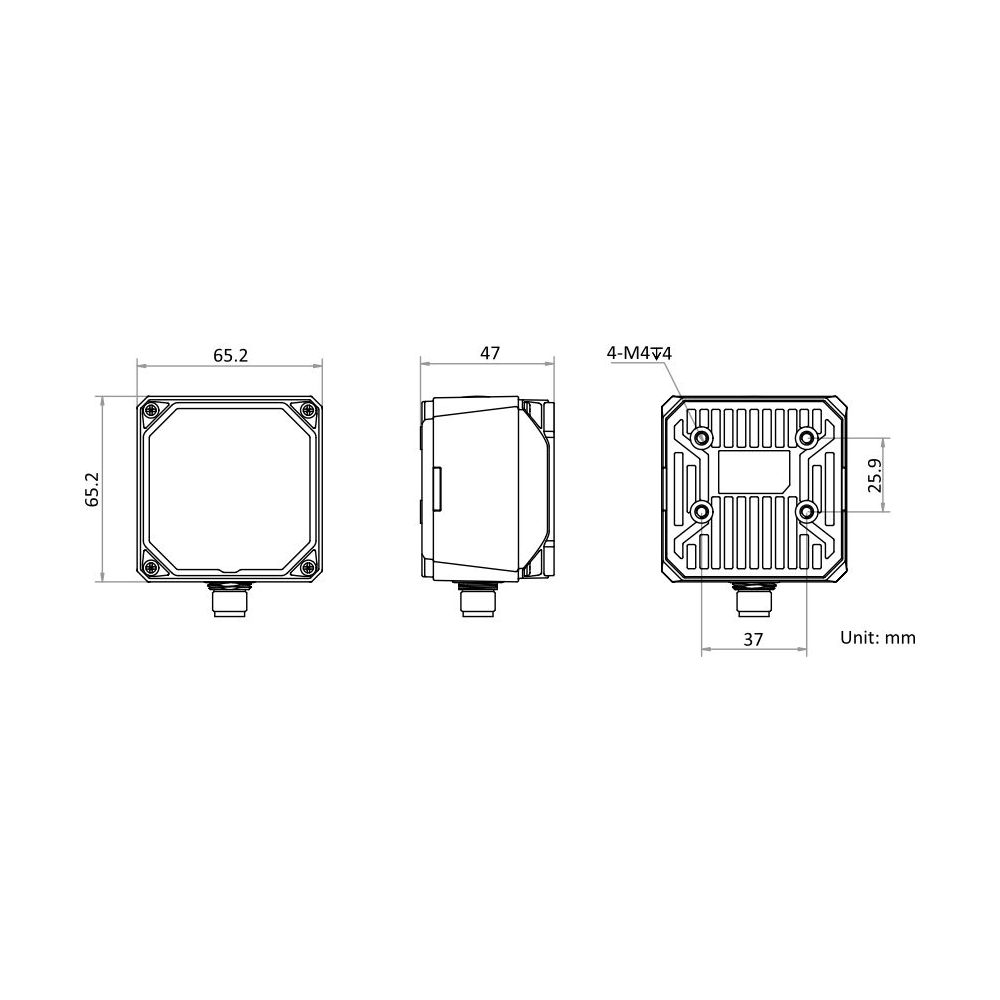

| Dimension | 65.2 mm × 65.2 mm × 47 mm (2.6″ × 2.6″ × 1.9″) | |
| Weight | Approx. 280 g (0.6 lb.) | |
| Ingress protection | IP67 (under proper installation of lens and wiring) | |
| Temperature | Working temperature: 0 °C to 50 °C (32 °F to 122 °F); Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F) | |
| Humidity | 20% to 95% RH, non-condensing | |
| General | Client software | SCMVS |
| Certification | CE, KC |
| Производител | |
|---|---|
| Цвят | Монохромна |
| Интерфейс | 10/100 Mbps, RS232 |
| Frame Rate | 41 – 60 fps |
| Pixel Size | 3.45 µm |
| Резолюция | 1-1.9 MPix |
| Сензор размер | 1/2.9" |
| Затвор | Global Shutter |
